在冻干机研发设计时，需要考虑到冻干机对制冷的特殊性要求，制冷系统是冻干机的最重要的组成部分。主要是为干燥箱内制品前期预冻供给冷量以及为后期冷阱盘管捕集升华水汽供给冷量。

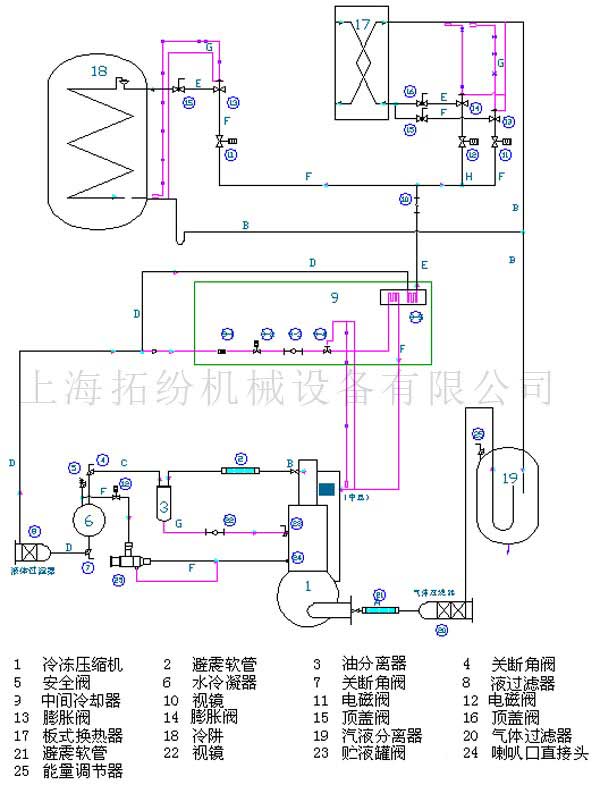

冻干机制冷系统原理图

       冻干机的制冷系统主要由以下部件组成：压缩机、制冷剂、油分离器、冷凝器、干燥过滤器、中间冷却器、视液镜、电磁阀、手阀（顶盖阀）、膨胀阀、蒸发器（板式交换器，后箱冷凝盘管）、汽液分离器、回气过滤器、压力表、压力控制继电器、 CPCE （能量调节器）、安全阀、制冷管道等。

       制冷压缩机：压缩机是制冷系统的核心，压缩机主要是对气态氟里昂进行压缩，从吸气口吸入低温低压的气态氟里昂，经过活塞或螺杆压缩后，变成高温高压的气态氟里昂，通过排气管排出去。

      冻干机制冷系统辅助装置制冷系统辅助装置主要由压力继电器、压力表、液面视镜、能量调节器（CPCE）、安全阀等组成。
